Вакуумные выключатели 35 кВ — высоковольтные выключатели, в которых вакуум служит средой для гашения электрической дуги. Вакуумный выключатель предназначен для коммутаций (операций включения-отключения) электрического тока — номинального и токов короткого замыкания (КЗ) в электроустановках.
Вакуумные выключатели производства Crompton Greaves типа PCVCB 40,5kV с фарфоровой изоляцией предназначены для коммутации электрических цепей при нормальных и аварийных режимах и сетях трёхфазного переменного тока для открытых распределительных устройств напряжением 35кВ.
Выключатель имеет следующие основные технические параметры:
| № п/п |
Наименование параметра |
Значение* |
| 1 |
Тип |
PCVCB 40.5 |
| 2 |
Номинальное напряжение, кВ |
35 |
| 3 |
Наибольшее длительно допустимое рабочее напряжение, кВ |
40.5 |
| 4 |
Номинальный ток, А |
2000 |
| 5 |
Номинальный ток отключения короткого замыкания, кА |
31.5 |
| 6 |
Тип привода |
пружинный |
| 7 |
Длительность протекания тока короткого замыкания, с |
3 |
| 8 |
Ток электродинамической стойкости, кА |
80 |
| 9 |
Ток термической стойкости, кА |
31.5 |
| 10 |
Испытательное напряжение промышленной частоты, кВ |
95 |
| 11 |
Испытательное напряжение грозового импульса, кВ (1,2 / 50 мс) |
190 |
| 12 |
Номинальная последовательность коммутационного цикла |
О 0.3 сек - ВО - 3мин. - ВО |
| 13 |
Длина пути утечки, мм/кВ |
31 |
| 14 |
Номинальная частота, Гц |
50 |
| 15 |
Диапазон температур, °С |
-45 / +45 |
| 16 |
высота над уровнем моря, м |
1000 |
Преимущества вакуумных выключателей PCVCB 40,5
- простота конструкции и монтажа;
- прочность и надежность;
- высокая износостойкость контактов вакуумных камер производства Eaton, рассчитанных на 30.000 механических коммутаций;
- Дугогасительная камера полностью изолирована от внешней среды, попадания влаги и пыли;
- Высоконадежный пружинный привод;
- компактные размеры;
- пожаро- и взрывобезопасность;
- отсутствие загрязнения окружающей среды;
- удобство эксплуатации;
- продукция сертифицирована по требованиям ГОСТ и ДСТУ;
- наличие собственного штата инженеров на территории Украины для устранения всех гарантийных случаев.
.

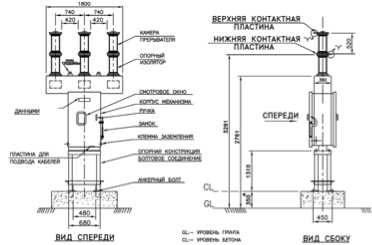

Рис. 1. Расположение основных элементов выключателя PCVCB 40.5 kV
Конструкция
Вакуумный выключатель типа PCVCB 40,5kV состоит из трех отдельных полюсов, управляемых одним приводным механизмом пружинного типа, расположенных на неподвижной опорной раме. Опорная рама прикреплена болтовыми соединениями к корпусу с приводным механизмом. Вся конструкция крепится на опорную структуру, которая позволяет получить желаемую высоту установки над уровнем фундамента.
