Элегазовые выключатели для наружной установки от 35 до 330 кВ

Конструкция и принцип работы

В зависимости от области применения, элегазовые выключа­тели типа SFM разделяются на два типа:

  •  Выключатели с трехфазным управлением (с одним общим приводом) - для применения на линиях электропередач с трехфазным АПВ;
  •  Выключатели с однофазным управлением (с тремя приводами отдельно на каждой фазе) - для применения на линиях электропередач с однофазным АПВ и для металлургии.

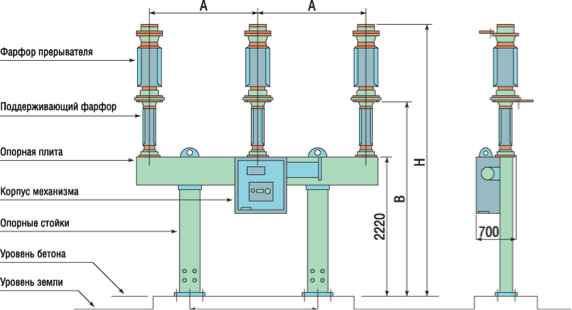

Элегазовый выключатель состоит из трех основных частей:

1. Полюс с фарфоровой изоляцией, состоящий из опорного изолятора и дугогасительной камеры;

2. Пружинный привод;

3. Рама и поддерживающие стойки.



Дугогасительная камера

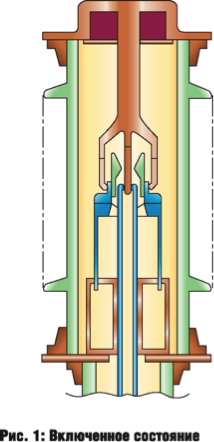

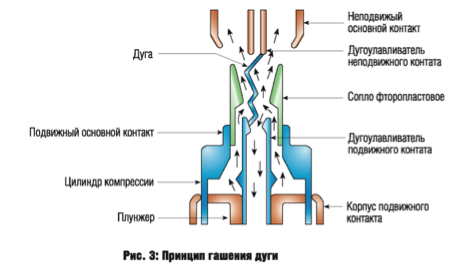

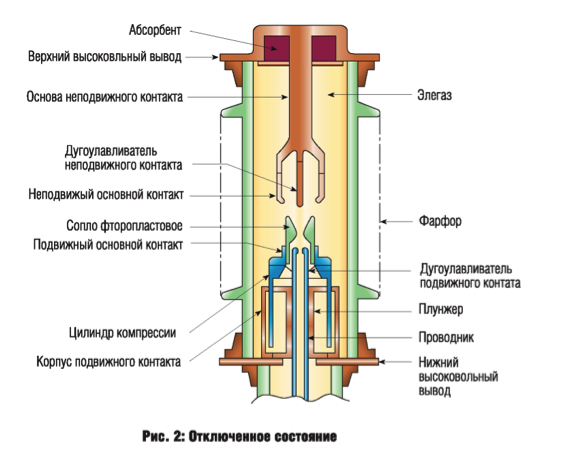

Дугогасительная камера, наполненная элегазом под давлением, находится в верхней части полюса и состоит из неподвижного контакта, сопла, подвижного контакта, компрессионного цилиндра и закрепленного плунжера (Рис. 1). Во время операции «ОТКЛЮЧЕНИЕ» (Рис. 2) подвижный контакт вместе с компрессионным цилиндром опускается вниз. Неподвижный и подвиж­ный контакты расходятся. В момент расхождения между неподвижным дуговым контактом и подвижным дуговым контактом возникает электрическая дуга. Движение компрессионного цилиндра сжимает элегаз к закрепленному плунжеру, создавая таким образом мощный поток элегаза над дугой. После достижения некоторого расстояния между контактами за счет потока элегаза существенно увеличивается диэлектрическая прочность разрыва, вследствие чего гасится дуга. Надежность системы еще более увеличивается с использованием одиночного разрыва дуги и противоположного движения элегаза с его распы­лением, которые уменьшают количество подвижных элементов и вспомогательных систем в выключателе. Данный принцип показан на Рис. 3.







Пружинный привод

Пружинный привод состоит из двух пружин - включающей и отключающей. Включающая пружина сжимается при помо­щи кулачка с храповым механизмом, которые управляются электрическим двигателем.





Кулачок

  1.  Пружина отк лючения
  2.  Пружина включения
  3.  Храповое колесо
  4.  Защелка фиксации включения
  5. Защелка включения

Электромагнит включения

  1. Электромагнит отключения
  2.  Защелка отключения
  3.  Контакты выключателя
  4.  Защелка фиксации отключения
  5.  Рычаг
  6. Храповик

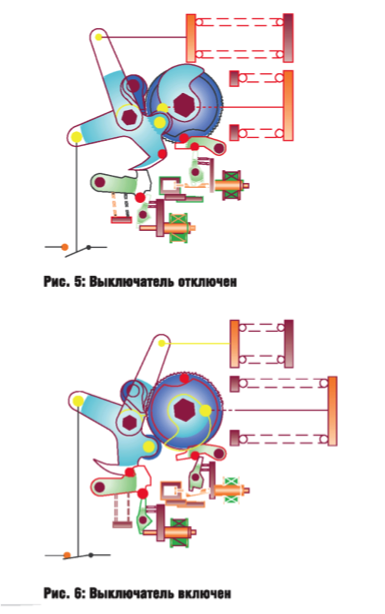

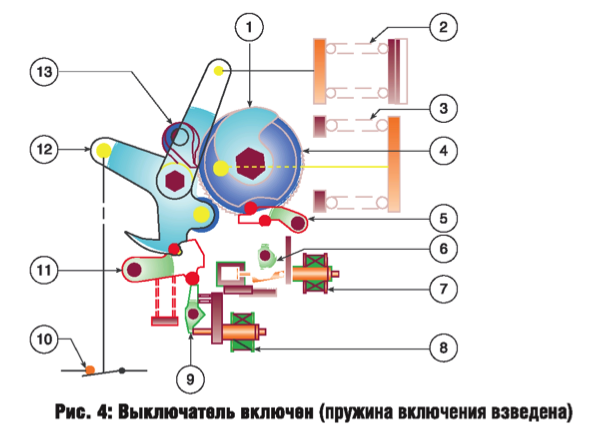

На Рис. 4 показан выключатель во включенном положении (включающая пружина взведе­на). Обе пружины (включающая и отключающая) находят­ся во взведенном состоянии. Пружина отключения создает крутящий момент на рычаге в направлении против часовой стрелки. На данном этапе блокирующее устройство, которое называется «защелка фиксации отключения», предотвращает перемещение рычага. Во время срабатывания электромагнита отключения рычаг освобождается от блокирующего устрой­ства и вращается до момента достижения положения «ОТ­КЛЮЧЕНО». На Рис. 5 показан автоматический элегазовый выключатель в отключенном состоянии.

Пружина отключения находится в разряженном состоянии. Пружина включения создает крутящий момент на кулачке и храповом колесе в направлении против часовой стрелки. Во время подачи напряжения на электромагнит включения ку­лачок вращается в направлени против часовой стрелки, при этом рычаг вращается в направлении по часовой стрелке. Данное движение рычага приводит выключатель в положе­ние «ВКЛЮЧЕНО» и одновременно заряжает пружину отклю­чения. На Рис. 6 показан элегазовый выключатель во вклю­ченном состоянии (пружина включения разряжена).

Сразу же после включения элегазового выключателя пода­ется напряжение на двигатель заводки пружины включения. Пружина включения заводится с помощью храпового колеса, связанного с электродвигателем. После полной заводки пружины включения концевой выключатель отключает питание двигателя и защелка фиксации включения удержи­вает энергию сжатой пружины до момента следующего ее срабатывания.

Контрольные испытания

Все контрольные испытания, предусмотренные стандартом МЭК-62271-100, осуществляются на уже собраных элегазовых выключателях на нашем предприятии. В дополнение к испытаниям, указанным в МЭК, по каждому выключателю осуществляются также следующие проверки:

  1. Проверка утечки газа;
  2. Проверка временных и скоростных параметров;
  3. Проверка датчиков плотности элегаза.

Испытательная лаборатория компании «CG» полностью обо­рудована новейшим испытательным оборудованием, а именно:

  1. Испытательный трансформатор 600 кВ с логическим контроллером MUR 24А;
  2. Высокоточный детектор утечки элегаза с возможностью обнаружения утечки газа в 1 миллионную долю вещества;
  3. Многоканальный анализатор временных и скоростных параметров выключателя;

Комплексное тестирование элегазовых выключателей перед их отправкой заказчику гарантирует бесперебойную эксплу­атацию данных выключателей на объекте и полное соответ­ствие ожиданиям даже самых требовательных клиентов.

Качество и обработка поверхности

Все металлические комплектующие изготавливаются на обо­рудовании с ЧПУ, обеспечивая таким образом высокоточные размерные характеристики. При этом детали, которые пред­усматривают контакт с влагой, подвергаются процессу пас­сивации цинком или кобальтом. Все открытые металлические детали подвергаются обработке для придания им высокой коррозионной стойкости. Они проходят стадии пескоструйной обработки, гальванизации напылением, нанесения грунтово­го покрытия и окончательной покраски полиуретановой или эпоксидной краской для обеспечения высококачественной за­щиты их поверхности. Все соединения плотно зафиксирова­ны посредством использования динамометрических ключей и других соответствующих приспособлений. Вся аппаратная часть выполнена из нержавеющей стали или материалов, об­работанных методом горячей оцинковки.

Рис. Трехфазные выключатели с автоматическим повторным закрытием.
Элегазовый выключатель 110 кВ


Классификация элегазовых выключателей:

  • 30-SFGP-40A - элегазовые выключатели 35 кВ с трехфазным управлением
  • 120-SFM-32B - элегазовые выключатели 110 кВ с одинарным и двойным опорным изолятором
  • 150-SFM-40B - элегазовые выключатели 150 кВ с однофазным и трехфазным управлением
  • 220-SFM-40S - элегазовые выключатели 220 кВ с однофазным управлением
  • 400-SFM-50AA - элегазовые выключатели 330 кВ с однофазным управлением



Для получения подробной информации по типовым параметрам и другим характеристикам необходимого Вам элегазового выключателя свяжитесь с нами.
