Трансформаторы напряжения 110-150 кВ

Индуктивные трансформаторы напряжения 110 кВ и трансформаторы напряжения 150 кВ для наружной установки

За последние шесть десятилетий компания СG Ltd. произвела и поставила тысячи единиц высококачественного электротех­нического оборудования, показавшего превосходные резуль­таты в ходе различных испытаний и условий эксплуатации по всему миру.

С 1986 года заказчикам во всем мире было поставлено око­ло 5000 индуктивных трансформаторов напряжения типа IVT/ VEOT, зарекомендовавших себя одними из лучших по эксплу­атационным показателям и по надежности.

Все наши трансформаторы напряжения (от 35 до 420 кВ) соответствуют требованиям международных стандартов ка­чества и украинской системы обеспечения качества ГОСТ, системы защиты окружающей среды, системы управления техникой безопасности, и сертифицированы по стандартам ISО 900-2000, 1БО 14001 и ISО 18001 соответственно.

Конструкция

Трансформаторы напряжения (ТН) используются для преоб­разования высокого напряжения системы (кВ) в низкие из­меряемые значения (вольты).

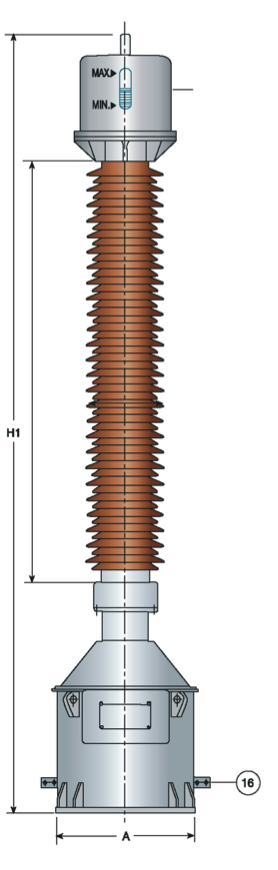

На рисунках показана основная конструкция индуктивного транс­форматора напряжения.

Высоковольтная обмотка представляет собой многослойную катушку изолированного медного провода. Междуслойная изоляция выполнена из промасленной бумаги (ПБ). Обмотка высокого напряжения (ВН) намотана поверх обмотки низкого напряжения (НН) и собрана на замкнутом железном магнито- проводе, на котором поддерживается нулевой потенциал.

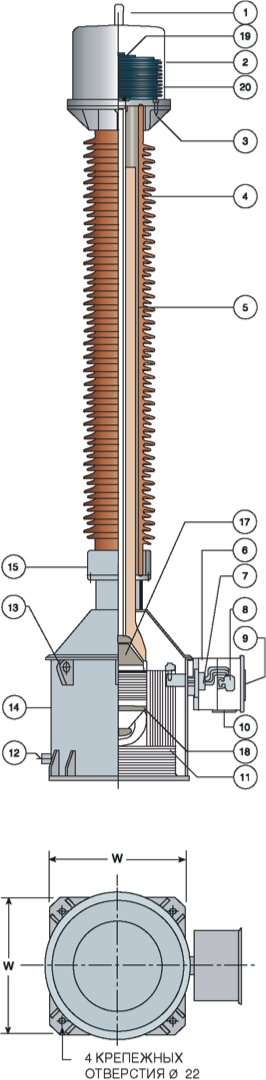

1. ВЫВОД ВН 030*80 мм длиной
2.КОЖУХ
3.ВЕРХНИЙ ФАРФОРОЫЙ ФЛАНЕЦ
4.ФАРФОРОВЫЙ ИЗОЛЯТОР
5.КОНДЕНСАТОРНЫЙ ВВОД
6.РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА ВТОРИЧНЫХ ВЫВОДОВ
7.ЭПОКСИДНЫЙ МОНОБЛОК
8.ВТОРИЧНЫЕ ВЫВОДЫ
9.ТАБЛИЧКА С ПАРАМЕТРАМИ И СХЕМОЙ
10. УПЛОТНИТЕЛЬНАЯ ПЛАСТИНА
11.СЕРДЕЧНИК ИЗ ТЕКСТУРИРОВАННОЙ ХОЛОДНОКАТАНОЙ ЭЛЕКТРОТЕХНИЧЕСКОЙ СТАЛИ
12.ВЕНТИЛЬ ОТБОРА ПРОБ МАСЛА
13.ПОДЪЕМНАЯ СКОБА
14.ЕМКОСТЬ
15.НИЖНИЙ ФАРФОРОВЫЙ ФЛАНЕУ
16.БАШМАК ЗАЗЕМЛЕНИЯ
17.ПЕРВИЧНАЯ ОБМОТКА
18.ВТОРИЧНАЯ ОБМОТКА
19.ПРОБКА МАСЛОЗАЛИВНОГО ОТВЕРСТИЯ
20.СИЛЬФОН











ТН могут выполняться с несколькими обмотками, использу­емыми для защиты или измерения в зависимости от требу­емых значений напряжения на выходе вторичной обмотки. Выводы вторичной обмотки используются для получения различных значений параметров выходного напряжения вто­ричной обмотки.

Провод высокого напряжения заводится в нижнюю емкость (где находятся обмотки) через изолированный ПБ конденса­торный ввод, что обеспечивает сохранность доступа к нижней емкости ТН , находящейся под нулевым потенциалом. Равномерная напряженность электрического поля вдоль вво­да достигается с помощью профильных электродов, однород­ной изоляции и точному подбору параметров конденсатора. Вводы обматываются высококачественной крафт-бумагой с использованием широкополосного намоточного станка вво­дов. Бумажная изоляция подвергается сушке в условиях вы­сокой температуры и вакуума, затем пропитывается маслом для получения превосходных изоляционных свойств и устой­чивости к старению. Полностью собранные ТН высушиваются и заполняются под вакуумом маслом в нагревательных ваку­умных камерах.

Устройство

Головка ТН оснащена первичным выводом. В головке распо­лагается масляный сильфон из нержавеющей стали, компен­сирующий измерения объема масла в результате изменений температуры окружающей среды. Сильфон обеспечивает полную герметичность ТН, и, в то же время, исключает воз­можность колебаний внутреннего давления, выходящих за допустимые пределы. В верхней части имеется окно для опре­деления уровня масла в сильфоне, а, следовательно — и в ТН.

Фарфор прикреплен с помощью портланд-цемента с обеих сторон к фланцам из алюминиевого сплава, за счет чего до­стигается оптимальная механическая прочность. Использует­ся покрытый коричневой глазурью изолятор с навесообраз­ным профилем согласно стандарту МЭК 815.

По заказу возможна поставка серого фарфора или различных навесообразных профилей.

Нижняя емкость изготовлена из высококачественной листо­вой стали, а ее форма соответствует активной части ТН. Все открытые железные части прошли пескоструйную очистку, оцинковку распылением, нанесение грунтовки и окраску вы­сококачественной полиуретановой или эпоксидной краской для получения привлекательной поверхности и защиты от коррозии. В нижней емкости находится сердечник, обмотки ВН и НН, а также - отводы вторичной обмотки. Емкость ос­нащена вторичной распределительной коробкой с крышкой, соединением заземления, вентилем отбора проб масла и та­бличкой с параметрами и схемой. Отводы вторичной обмотки проходят через моноблоки с несколькими выводами во вто­ричную распределительную коробку для облегчения доступа. На емкости также имеются подъемные скобы и крепежные отверстия.

Испытания и рабочие характеристики

Рабочие характеристики и надежность индуктивных транс­форматоров напряжения Crompton Greaves были проверены в ходе типовых испытаний авторитетными международными испытательными лабораториями, такими как CPRI (Индия) и KEMA (Нидерланды).

Транспортировка

Все ИТН транспортируются в горизонтальном положении.

Обслуживание

Это изделие закрытого типа не нуждается в обслуживании и не требует запасных частей на протяжении всего срока служ­бы. Описание регулярных и периодических проверок содер­жится в инструкции по эксплуатации.
